日本首艘搭载锂离子电池的“苍龙”级11号艇服役

发布日期： 2020-03-26 来源：王国亮 赖鸣 蓝海星智库　　 访问量：

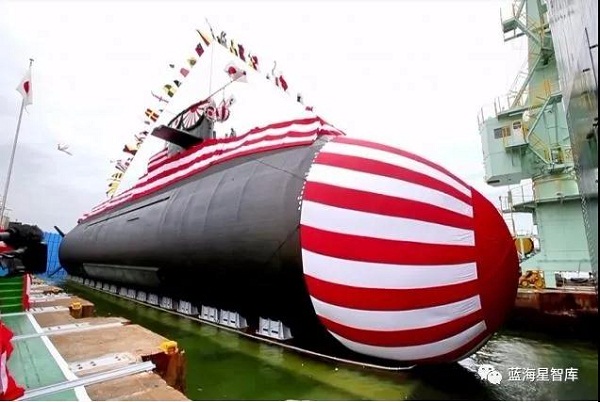

　　2020年3月6日，日本海上自卫队在三菱重工神户造船厂举行了第11艘“苍龙”级潜艇“凰龙”号的入役仪式，该艇是日本首艘采用锂离子电池作为水下动力源的潜艇，将加入海上自卫队第一潜艇大队。 图1 “苍龙”级潜艇11号艇“凰龙”号

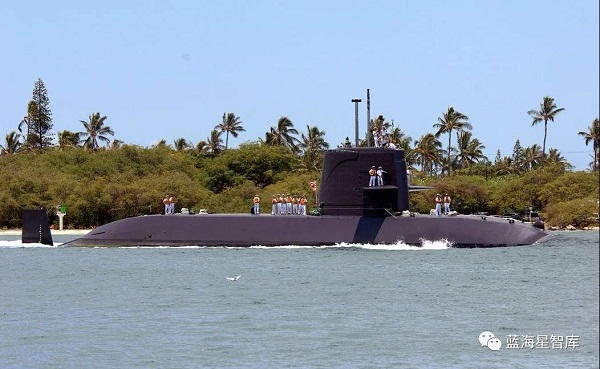

一、发展背景 　　潜艇是日本反潜战的重要兵力，也是海上自卫队执行近海巡逻警戒甚至远洋作战不可或缺的装备。20世纪初，为了强化日本“外向型”防卫力量建设，日本在完成11艘“亲潮”级潜艇建造后，开始发展排水量更大、潜航能力更强、系统设备更先进的“苍龙”级AIP潜艇。为进一步强化潜艇潜航能力，确保技术领先优势，日本防卫省早在2002年便开始研发潜艇用锂离子电池，2007年曾计划在第五艘“苍龙”级上使用，但因预算不足和技术发展受阻而放弃，直到2014年才决定将锂离子电池用于“苍龙”级潜艇11和12号艇，并列入2015和2016财年国防预算。 图2 “亲潮”级潜艇6号艇“鸣潮”号
二、发展现状

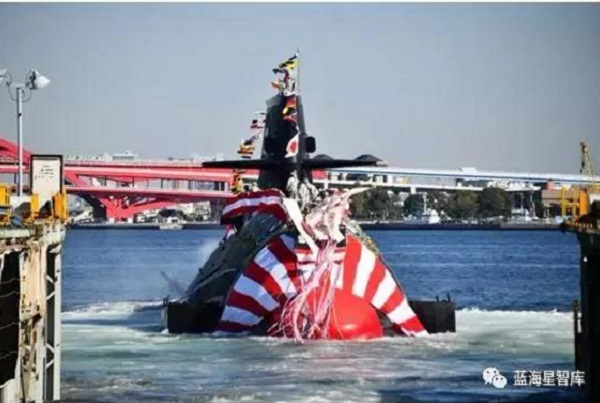

　　“苍龙”级潜艇共计划建造12艘，由川崎重工与三菱重工轮流建造，其中前10艘动力系统采用柴油机+斯特林发动机+铅酸电池，平均造价约558亿日元；后两艘采用锂离子电池作为水下动力源，替代了斯特林发动机和铅酸电池，平均造价约640亿日元。目前已服役11艘，第12艘于2019年11月下水。 图3 “苍龙”级潜艇12号艇“登龙”号下水仪式 　　“苍龙”级潜艇水下排水量4200吨，是目前世界上排水量最大的常规潜艇；艇长84米、宽9.1米、高10.5米，最大航速达20节，潜深650米，70名艇员，X形艉舵。潜艇装有6具鱼雷发射管，可混合装载20枚反舰导弹和鱼雷；还装备了ZQR-1拖曳阵声纳、ZQQ-7艇壳声纳等；技术先进，综合作战能力出色，主要性能特点如下：
　　1、艇体结构和艇型
　　“苍龙”级潜艇艇型与“亲潮”级基本相同，为雪茄形艇体，并在“亲潮”级基础上加装了AIP舱段。艇体结构采用单双壳体混合形式，首尾为双壳体，采用外肋骨加强；艇舯部分采用单壳体内肋骨加强的形式。指挥台围壳前缘根部与潜艇艇体的连接处呈圆弧状平滑过渡，使艇体周围的流场更趋于平稳，降低了流噪声，提高了安静性。艉舵采用X形布置，使其水下机动能力和航行安全性进一步提高。此外，艇体表面的主要部位还贴敷了大量吸波材料，强化声隐能力。艇体材料方面，“苍龙”级艇体结构上更多的采用了NS-110高强度钢，NS-110为10Ni-8Co-2Cr-1Mo钢，屈服强度可达1000兆帕，下潜深度比“春潮”级的350米有明显增加，使“苍龙”级潜艇可以利用深海海水的复杂声学特性进行掩护，增强潜艇隐蔽性。
　　2、动力系统
　　“苍龙”级潜艇的动力系统包括2台柴油机、4台斯特林发动机/锂离子电池和1台主推电机。该级潜艇的水面最高航速为12节，水下航速为20节，前10艘可以4～5节航速在水下连续航行至少2周而不必上浮水面；后2艘可以3.6～5节航速水下连续航行2周，并能以20节航速潜航8.5～11.2小时，高航速续航力较使用铅酸电池（1～2小时）提高3倍以上。
　　3、电子系统
　　“苍龙”级潜艇采用日立重工研制的新一代作战系统ZYQ-51C，采用商用现货组件（COTS），能同时追踪多个水下目标，并导引鱼雷进行打击；水下探测系统为ZQQ-7艇艏和舷侧阵列声纳，以及ZQR-1拖曳线列阵声纳，其中ZQQ-7系统比“亲潮”级配装的ZQQ-6进一步强化了低频长距离探测能力和浅水海域背景噪声的处理能力。此外该艇还装备了ZPS-6对海搜索雷达和CM010非贯穿式光电一体化桅杆。
　　4、武器装备
　　艇上装备有6个533毫米鱼雷发射管，与“亲潮”级上装备的鱼雷发射管完全相同。具体布置方式是，在潜艇艏部分为上下两层水平排列，上层2个，下层4个。鱼雷发射管可发射89型鱼雷、鱼叉导弹以及布放水雷等。其中，89型鱼雷的作战深度可达900米，是一种反潜反舰均有效的攻击武器。
三、影响分析
　　日本常规潜艇总体技术水平在世界上居于领先地位。近年来，仍在加快采用新技术的步伐，尤其是其潜艇用锂离子电池技术日趋成熟，并实现列装，将成为日本潜艇水下动力源的发展方向。日本正在研制的新一代常规潜艇29SS也计划配装锂离子电池，进一步提升水下高速续航力和隐身性能。未来，日本锂离子电池潜艇可更好地遂行水下突袭、追击目标等任务，应对、反制难度更大。
（蓝海星：王国亮 赖鸣）
